德国Erhardt+Leimer转向机总述

原理：

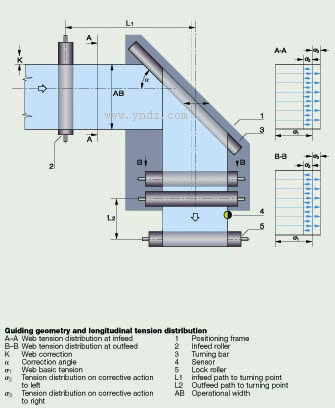

这一设备基于这样一个简单的原理：一条相对于纵向轴与横向轴均成45°角的转向条，将纸面改变180°，并将纸张运动方向改变90°。为了同时修正纸位，转向条可依据修正信号在输入平台上做平行移动，因此，可在纸张快速导出的同时使纸张反面印刷。

适用范围：

转向控制系统主要应用于纸张90°转向，当空间限制而不能安装引导机或引导辊时使用。

要求：

必须在纸张与转向条之间固定的位置上有持续的摩擦力。为了保护纸面，通过在转向条与纸张之间加入气垫来避免摩擦。引导精度为+/- 1mm，为了获得更好的修正动力，可额外加装一个引导轮，锁轮与引导轮之间的距离应为幅宽的一半。测位仪应装在离输出轮尽可能远的地方。

转向机 VWS

转向机均可根据不同的机器要求来设计，除独立引导设备外，还可设计转向机全套设备。
