德国erhardt+leimer位置控制方法



纸张引导首先由纸张工序的不同程度来决定,未加工材料因为没有任何具有可对比参照的特征,只有通过探边来对材料进行修正。而加工后材料可提供更多的特征。可以对材料的印刷线、水印、凹痕或除纸边外的其他具有特征的参照物进行探测修正。

手动测位仪安装

纸边探测

探测纸张的左边或右边

纸张中心探测

探测假想纸张中心线/机器中心线

纸张对比探测

探测印刷线或对比参照物



马达驱动测位仪安装

纸边探测

探测纸张的左边或右边

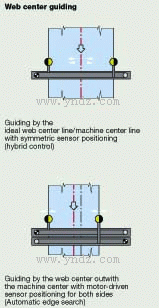

纸张中心探测

对称测位仪安装探测假想纸张中心线/机器中心线(混合控制)

对称马达驱动测位仪安装探测假想纸张中心线(自动边缘搜寻)

纸张对比探测

探测印刷线或对比参照物

层压法引述

  层压即由两种或多种纸张经过处理后成为一种合成材料,所有处理前纸张材料在层压前须以首尾相接的方式排放纸张相接越吻合,层压结果就越经济。这对材料输入和损耗处理同样适用。是铝箔纸,纸张覆膜,复合材料等的生产设备纠偏控制原理。

从纸张边缘层压

马达驱动边缘传感器定位和同速联动



从纸张中心层压

人工传感器定位 (CCD照相机)



从纸张中心层压                马达驱动传感器定位 (带有边缘传感器的支撑梁)

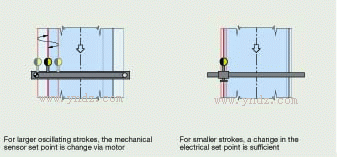

纸张摆动

  摆动指在一个特定周期内的可控的纸张位置变动。这里,两种不同规格

的给定值的差别就显现出来了。主要的工作区域在导纸机的上方,如果

有大的摆动出现,机械传感器的定点会通过马达来改动位置如果是小

的摆动,电子定点的变动就足够了

纸张宽度的测量

即使纸张的两个边缘都由一个传感器扫描,纸张的实际宽度仍会被准确计算并显示出来。
