德国erhardt+leimer超声波边缘传感器

超声波边缘传感器 FX 45 , FX 4, FX 5

  这些纠偏传感器以无需触摸的超声波的方式来探察卷纸边缘。就像他们完美的适合对透明薄膜和照相部分的操作一样，由于他们的灰尘抵抗能力，对纸张也同样适用。发射机震动产生出一幅输出脉冲微1kHZ的频率为200kHZ的超声波。依靠叉形沟的设计，接收器测量没有被卷纸边缘覆盖的超声波密度。精确到0.1毫米的纸张边缘记录弥补了气流和温差导致的干扰。那些相似的超声波传感器信号在A/D转换器中数字化后被传送到CAN总线。所有标度和估价值得处理都是在同样的数字部件中进行的。

除了针对+/-3毫米和+/-10毫米两种测量范围设计的传感器外，还有专为结构紧凑的EL引导机DRS12和DRS22设计的袖珍型传感器。

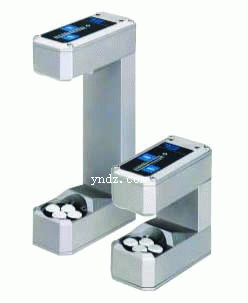

erhardt+leimer超声波传感器FX45系列,FX4531...(左下图)

erhardt+leimer超声波传感器FX4系列,FX4030,FX4060,FX4100...(右下图)

erhardt+leimer超声波传感器FX5系列,FX5030,FX5060,FX5100...(中下图)
