德国erhardt+leimer CCD 照像机

CCD 照相机 OL80系列

这个精密的CCD照相机在一个波段从400到800nm（紫外线到红外线）的波长获得光线对比。经过28mm,或者任意一个50mm光学装置，在一排2048象素的CCD集成芯片测量出对比度。一个特殊的分枝像素估价得出正确的1：8192（测量范围：8192）的决定。光线的测量模式是正面照明（反射光测量法）或是逆光取决于纸张的特性。

CCD照相机OL80扫描纸边或对比的精确度达到0.1毫米。它显著的特点是可以大额的扩大其测量范围。根据需要，一台纠偏CCD传感器可以检测高达八个卷纸进程。事实上，它同样适用于宽度测量或是卷纸中心导向—通常比有马达驱动定位仪的边缘传感器的性价比更高。

CCD照相机可以通过一个完整的CAN总线控制台与纠偏控制器直接相连。

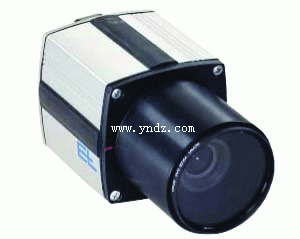

erhardt-leimer CCD传感器: OL8028(上图)
