德国erhardt-leimer气动液压控制器 HP
气动液压控制器 HP
HP比例控制器利用了空气媒介与空气边缘传感器的联结来传导卷纸.经过它们的位置,固定的传感器决定安装点.通过传感器的停滞压力来确定卷纸边缘的实际位置估价.估价值与给定值之间的差别被转化为信号的形式传送到比例控制器中.
控制器提供必要的在比例阀中转化为水压冲力运动的控制变量.
如果卷纸要以纸张中心为标准来进行传送,那么用“双控光装置”相连的气体传感器就可完成。
使用一个额外的水压连接,例如:以开卷机上的单独控制杆来控制。
HP控制器适用于有潜在爆炸威胁的环境。

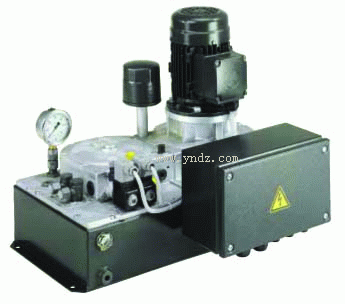

德国erhardt+leimer边料跟踪系统:HP0160(右图)
气动边缘传感器 FL20
气动边缘传感器无须接触地估价气流连贯性来扫描纸张边缘位置.卷纸在传感器的叉型设计之下行进.尽管接收设备产生高压,气流仍从叉型的两边流出.由于空气的自由流动,接收器产生出可测量的一个12毫巴的停滞压力,当测量区域完全被覆盖时则减小到2毫巴.可以在这个范围里探测到边缘位置,然后,在气动液压控制器中估价出实际位置
德国erhardt+leimer气动探边器:FL20(右图)
